动态EQ：揭秘 bx_dynEQ V2

做混音的朋友应该听过德国音频插件公司 Brainworx，他们出过许多备受好评的插件。其 CEO Dirk Ulrich 在去年还创建了一家叫做“插件联盟”（Plugin Alliance）的公司，联合各大音频公司如 SPL、Elysia 和 Vertigo 等，决心要做音频插件领域的航母。

言归正传，我们隆重介绍主角：bx_dynEQ V2。



---



产品的命名是有讲究的，以 bx_dynEQ V2 为例：bx 代表公司 Brainworx 缩写，V2 指的第二代产品。dynEQ 则是它的正式身份，是 EQ，但不仅仅是 EQ。dyn 是 dynamic 的缩写，所以 dynEQ 正确的解释是动态均衡——“动态”与“均衡”我们都知道，那什么是“动态均衡”？

• 传统 EQ：提升或衰减特定频段的增益，从而得到想要的声音。通常 EQ 是固定不变的，对 2kHz 提升3dB，那音乐从头至尾 2kHz 都被提升了，除非做自动化处理，参数才会随自动化曲线而改变。
• dynEQ：你可以让 EQ 随着音乐进行，做不同的提升和衰减！例如，当底鼓响起的时候提升BASS的频段、当人声进唱的时候衰减齿音的频段！之所以能这样强大，因为 dynEQ 可以被内部或外部的信号所触发，从而进行动态处理。

正如官方所言，dynEQ 同时是一个动态处理器和一套EQ系统。要想用好它，除了需要了解常规 EQ 的用法，还需要了解旁链（SideChain）、M/S 制式等知识。篇幅原因，本文不详细介绍旁链和M/S制式，而着重讲解 dynEQ V2 的实际操作和使用。

首先看 dynEQ V2 界面，有三种工作模式：mono、Stereo（L/R）和 Stereo（M/S）：

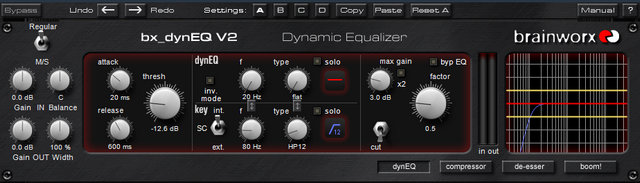

mono 模式，与 Stereo（L/R）模式：

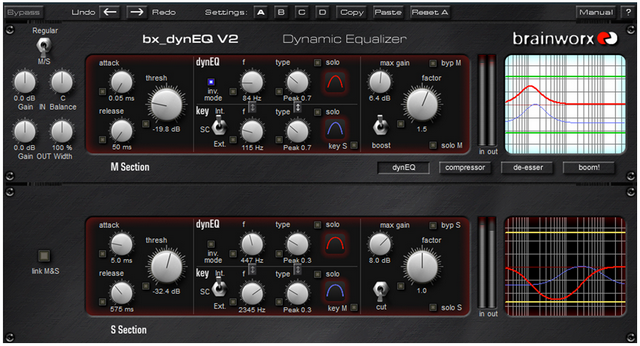

Stereo（M/S）模式：

Mono 模式本文不单独讲，会用 Stereo 模式后便会用 Mono 模式。我们来看两个 Stereo 模式。左上角有一个拨档开关，拨到上方 Regular 时是 Stereo（L/R），拨到下方是 Stereo（M/S）。

MS 模式比 LR 模式多一个界面，因为 MS 模式把声音分离为 M（Middle）和 S（Side）两个信号单独处理，而 LR 模式是对左右声道做同样的处理，MS 模式也是其最大卖点之一。

一、dynEQ 部分

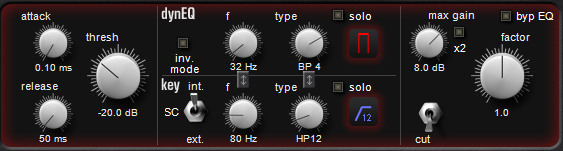

先说 LR 模式。界面有些陌生，别担心。下图是核心部分，和传统EQ比较像，两个旋钮代表 f（频率）和 type（EQ 曲线类型），右边的图标则显示曲线的图形。

上图表示对音频在 32Hz 做 BP4（“带通”类型4，共有24种曲线！）的处理。看到这里，你会问：Gain 值在哪里调？是增益还是衰减完全不知道啊？——这就是 dynEQ 的神奇之处，它没有固定的 Gain 值！而是要受其他部分的指挥行事（身不由己啊），这个负责触发 dynEQ 的部分，就是下方标有“key”的区域，本文称之为 keyEQ。

二、keyEQ 部分

keyEQ 的作用：对原始信号做 EQ 处理，并用处理后的信号来触发 dynEQ。例如原始信号是一首歌，我们可以：

1. 做低通处理，得到以底鼓为主的低频信号；
2. 用这个低频信号来触发 dynEQ，当底鼓出现时，dynEQ 启动，底鼓消失时，dynEQ 不工作（要想设置得当，可能需要一定的经验）

此外你也可以使用外部信号来触发，只需把 SC（SideChain）开关拨到下方 ext.（外部）位置，再根据宿主来设置旁链即可。dynEQ V2 支持 VST3，所以在 Cubase 中的旁链设置非常简单。

三、启动部分

设置完 keyEQ，我们来看左边的三个旋钮：attack（启动时间）、release（释放时间）和 thresh（阈值），这是常见的压缩器参数。它们的作用是根据 keyEQ 处理的触发信号指挥 dynEQ 工作。

举例说明，我们已设置好 keyEQ，并将 thresh 设置为 -20dB，attack 设置为 1.0ms，release 设置为50ms，那么：当触发信号低于 -20dB 时，dynEQ 不工作，当触发信号超过 -20dB 达到 1ms 时，dynEQ 开始工作，并且根据触发信号超过阈值的数值来工作。比如当超过阈值 1dB 时，dynEQ 提升（或降低）1dB，超过阈值 3dB 时，提升（或降低）3dB，这样就是一个动态的 EQ 效果，在界面右侧的 EQ 大图中，可以明显的看到红色曲线在变动，这个红色曲线就是 dynEQ 的曲线。

四、Gain 部分

来看右边，首先是最下方的拨档，决定 dynEQ 的处理方式，上拨是提升，下拨（cut）是衰减。大旋钮 factor 是一个“倍数”，范围是 0.1 - 5（倍），用来调节 dynEQ 的 Gain 值。比如将 factor 设为 2，当触发信号超过阈值 1dB 时，dynEQ 则提升或衰减 2dB，当 factor 设为0.1时，触发信号超过阈值 10dB，dynEQ 只提升或衰减 1dB。

factor 左边的 max gain 旋钮，用来限制 dynEQ 的 Gain 值范围，比如将 max gain 设为 8dB，那 dynEQ 能处理的最大范围就是 8dB，不会超过这个值，确保不会过度处理导致信号过载。max gain 的可调范围为 0.1-12dB，旁边的 ×2 按钮则扩大为 0.2-24dB，也可调至 off 档关闭。

五、反转模式

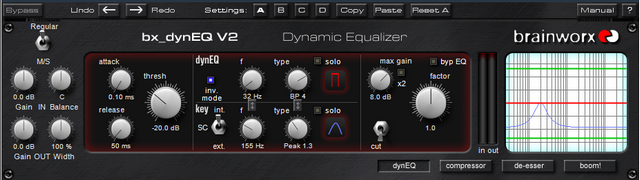

dynEQ V2 新增功能叫反转模式，点亮 dynEQ 区域内的 inv.mode 可开启：

开启后，最右侧的 EQ 大图底色变为白色，同时阈值旋钮的数值也反向，由逆时针增大变为顺时针增大。在这个模式下，左侧的部分更像是一个扩展器，而非压缩器。也就是说，当触发信号低于阈值时，dynEQ 工作，高于阈值时则不工作。熟悉压缩及扩展的朋友应该能很快理解。

六、Stereo（M/S）模式

经过以上讲解，大家已基本了解 dynEQ V2 的 Stereo（L/R）模式了，一些小功能如 solo、byp EQ 等一看就懂，不再细述，最后我们重点来讲讲 Stereo（M/S）模式。

在Stereo（M/S）模式中，立体声音频信号被分为 M（Middle，中间通道信号）和 S（Side，两边通道信号），界面上方的 M Section 负责处理 M 信号，下方的 S Section 负责处理 S 信号。主要原理和上文讲的一样，不再重述，主要讲讲MS模式独有的功能：

• solo M 和 solo S 按钮：可以分别用来单独播放 M 信号和 S 信号。注意：byp M 和 byp S 并不是 bypass M 信号和 S 信号，而是 bypass 掉 dynEQ 对 M 信号和 S 信号的处理。
• key S 和 key M 按钮：MS 模式的重要功能——点亮 key S 可以让 S 通道的触发信号触发 M 通道的 dynEQ，点亮 key M 则让 M 通道的触发信号触发 S 通道的 dynEQ。可以分别使用，也可以同时开启。这样就给混音带来了更多可能性。
• link M&S 按钮：将 M 通道和 S 通道的所有对应的按钮同步，达到参数相同的效果。经我测试是以 M 通道的数值为准来同步，link 后调节一边的数值，另一边也自动对应。如果你不希望 link 全部的参数，只需要点亮你想 link 的参数旁的按钮即可。
• 同步箭头：在 dynEQ 和 keyEQ 的两组旋钮中间各有一个同步箭头，点亮后可以用 keyEQ 的数值来同步 dynEQ 的数值，在快速操作时非常有用。
• 还有个小技巧：把 dynEQ 曲线调为 flat（平直）时，dynEQ_V2 就变成了一个压缩/扩展器！

到此，bx_dynEQ V2 的工作原理及主要操作方式已讲解完毕，bx_dynEQ V2 是一款强大的音频处理工具，不仅仅是一个EQ，功能丰富，可用于多种场合，如动态调整、去齿音、调整声场宽度以及母带处理等。当然，想要用好它，也需要你有足够的音频知识和丰富的混音经验，相信它会成为你爱不释手的神兵利器。
